Software Pipeliner

SMS： Swing Modulo Scheduling (SMS， 摇摆模调度) 是一种软件流水线技术，它旨在通过重叠循环的不同迭代指令来提高指令级并行性（ILP），从而优化循环的执行性能。SMS 特别关注于降低寄存器压力，同时在合理的编译时间内生成高效的调度序列 1。它属于模调度算法的一种，模调度算法尝试重叠单基本块循环的迭代，并根据一组启发式规则得出的优先级来调度指令。

目标文件：llvm/lib/CodeGen/MachinePipeliner.cpp

Pass执行：在寄存器分配Pass前。

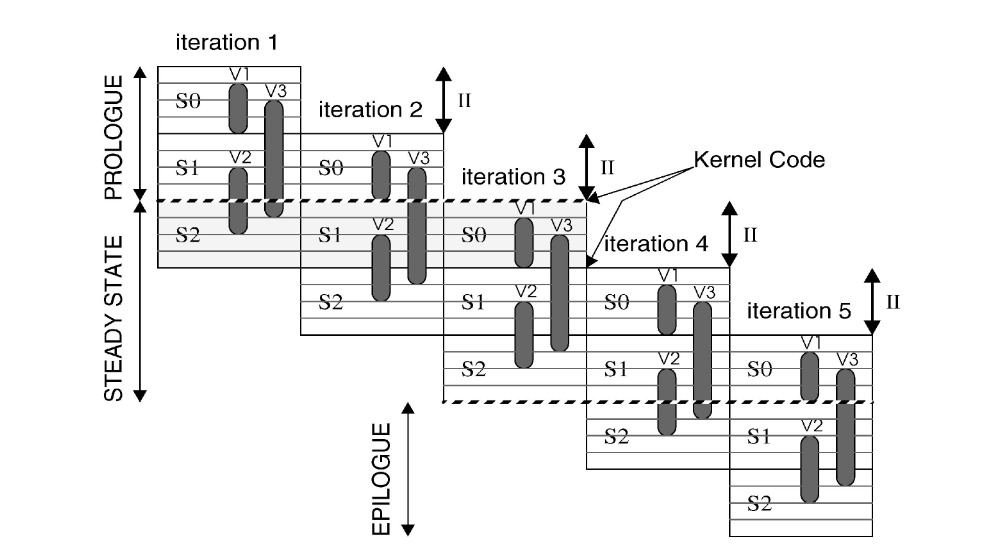

软件流水循环执行模型：

SMS算法

依赖图的计算和分析

依赖图包含四个部分：

附加函数：

节点排序

两种情况：

• 无循环：自下而上遍历。
• 有循环：根据每个循环的RecMII的值，从高到低进行处理，遍历方式视情况而定。

排序过程：

• 计算部分排序/偏序（partial order），将节点分组为有序的集合列表：这些集合按优先级（RecMII值确定）从最高到最低的顺序排列，但每个集合内部没有任何顺序。图的每个节点只属于一个集合。
• 排序：按部分排序/偏序的优先级遍历每个节点集。
  • 确定该节点集的遍历方式（top-down/bottom-up）。
  • 根据遍历方式对节点进行遍历。
  • 最终输出包含图中所有节点的有序列表O。

节点调度

• 如果在部分调度（partial schedule）中操作u仅有前驱节点，则尽可能早调度，计算开始时间EarlyStart，从EarlyStart开始扫描直到EarlyStart+II-1寻找空闲延迟槽。 $EarlyStart = max_(v∈PSP(u))(t_v+λ_v-δ_(v,u)×II)$
• 如果在部分调度（partial schedule）中操作u仅有后继节点，则尽可能晚调度，计算开始时间LateStart，从LateStart开始扫描直到LateStart+II-1寻找空闲延迟槽。 $LateStart = min_(v∈PSS(u))(t_v+λ_v-δ_(u,v)×II)$
• 如果在部分调度（partial schedule）中操作u既有前驱节点又有后继节点，计算EarlyStart和LateStart，从EarlyStart开始扫描直到min(LateStart, EarlyStart + II - 1)寻找空闲延迟槽。
• 如果在部分调度（partial schedule）中操作u既无前驱节点又无后继节点，则其EarlyStart=ASAP，从EarlyStart开始扫描直到EarlyStart+II-1寻找空闲延迟槽。

无循环示例

MII = 4

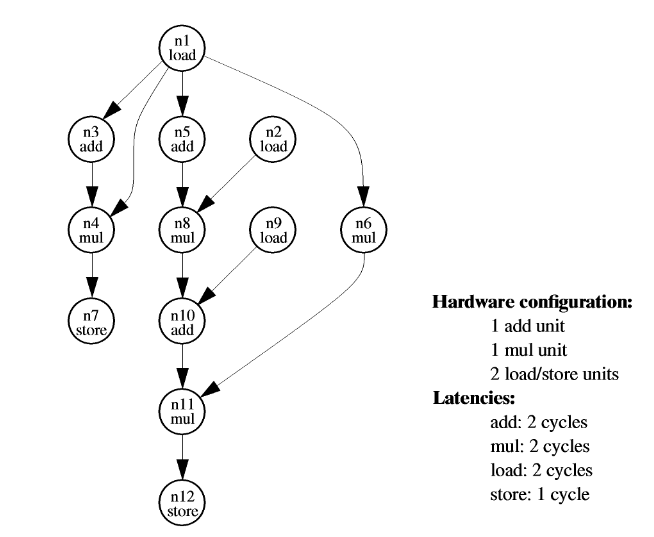

依赖图示例：

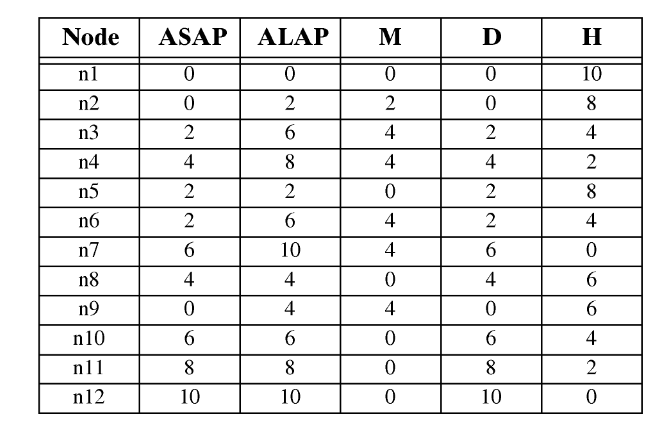

各节点属性：

排序：

• R = {n12}
• bottom-up：O = <n12, n11, n10, n8, n5, n6, n1, n2, n9>
• top-down：O = <n12, n11, n10, n8, n5, n6, n1, n2, n9, n3, n4, n7>

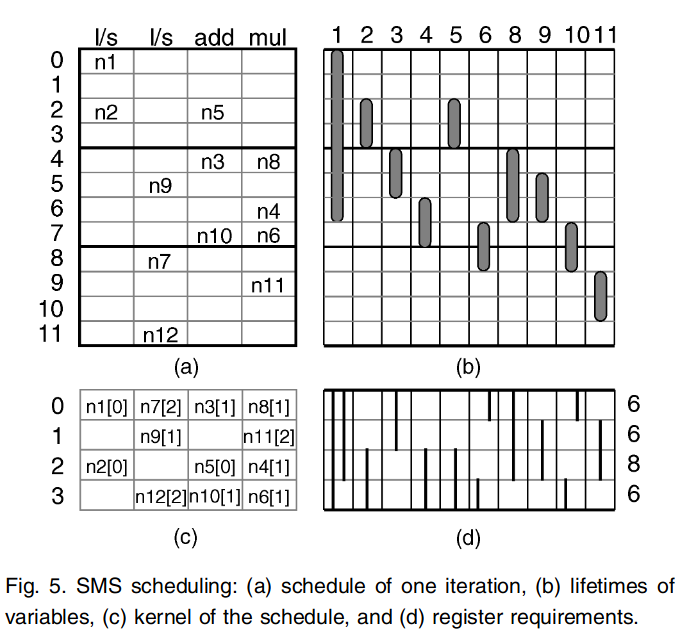

调度：

有循环示例

四个通用功能单元、每个操作延迟为2。

MII = 6

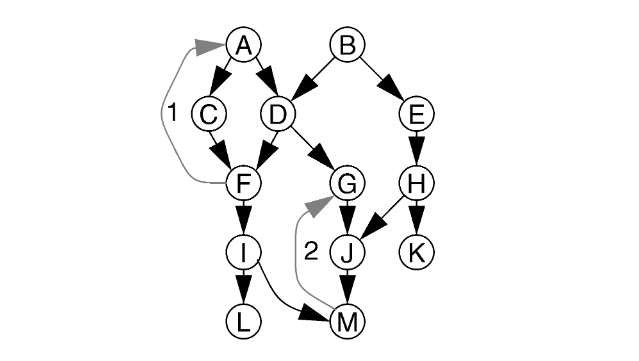

依赖图示例：

排序：

• 节点分组为有序集
  • S1 = {A, C, D, F}：第一个循环，$RecMII = (3 nodes × 2 cycles)/(1 distance) = 6$。
  • S2 = {G, J, M, I}：第二个循环，$RecMII = (3 nodes × 2 cycles)/(2 distance) = 3$。
  • S3 = {B, E, H, K, L}：剩余节点。
• 排序
  • S1：bottom-up：O = <F, C, D, A>
  • S2：top-down：O = <F, C, D, A, G, I, J, M>
  • S3：bottom-up：O = <F, C, D, A, G, I, J, M, H, E, B>
  • S3：top-down：O = <F, C, D, A, G, I, J, M, H, E, B, L, K>

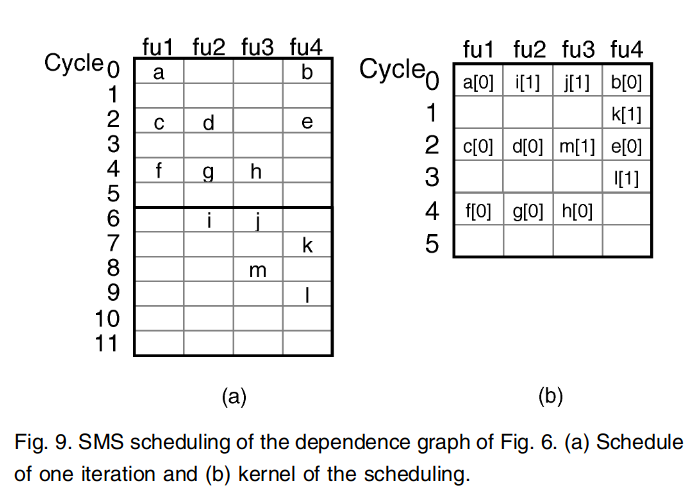

调度：

llvm软流水实现流程

使用ScheduleDAGInstrs类，通过DAG结构表示依赖关系，使用指向 Phi 节点的顺序边表示循环相关性。

使用DFAPacketizer类，消除DAG中不必要的边，计算最小启动间隔，并检查在流水线计划中可以插入指令的位置。

1. 计算出最小初始间隔(MII, minimal initiation interval)。
2. 建立dependence graph, 计算每条指令的相关信息(ASAP ALAP MOV Height Depth …)。
3. 节点排序。

llvm软流水具体实现

bool MachinePipeliner::scheduleLoop(MachineLoop &L)在确切的循环上执行SMS算法，该函数识别候选循环，计算最小启动间隔，并尝试调度循环。

llvm软流水相关符号

dependence graph

• SU: Scheduling unit，调度单元
• # preds left: 当前调度单元剩余的前驱（predecessors）数量。
• # succs left: 当前调度单元剩余的后继（successors）数量。
• # rdefs left: 表示当前调度单元剩余的寄存器定义（register definitions）数量。
• Latency: 表示执行当前操作的延迟。
• Depth: 表示当前节点在控制流图中的深度。
• Height: 表示当前节点在控制流图中的高度。
• Successors: 列出了当前节点的后继节点。
• SU(x): Data Latency=0 Reg=%y: 表示到编号为x的后继调度单元的数据延迟是0，即使用寄存器%y的值没有延迟。
• SU(x): Anti Latency=1: 表示到编号为x的后继调度单元的反依赖（anti-dependence）延迟是1。反依赖通常发生在循环中，当一个指令的执行结果需要在某个时间点之前被另一个指令使用时。这里的“1”表示在当前节点和使用该结果的指令之间有一个周期的延迟。

Node

NodeSet

参考

  1. Lifetime-Sensitive Modulo Scheduling in a Production Environment
